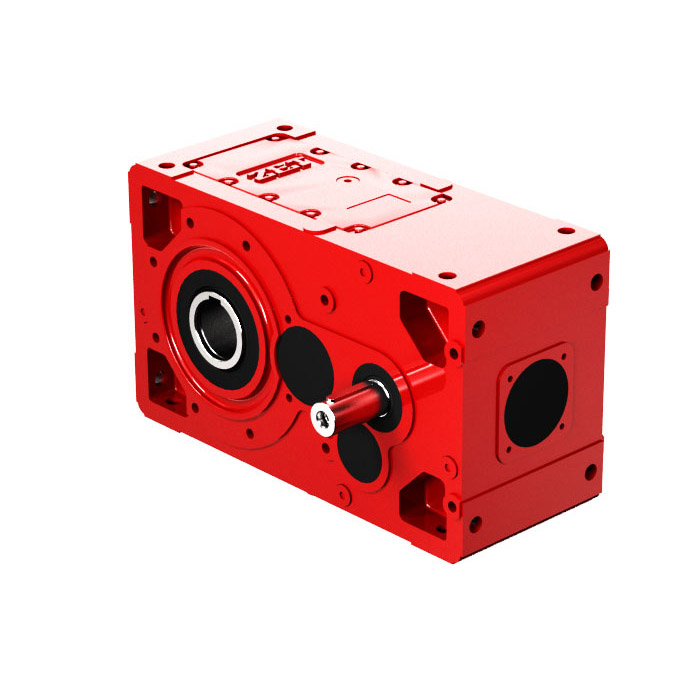

HE – MHE Serisi Redüktörler

Zet Redüktör

HE – MHE Serisi Redüktörler ZET Redüktör‘ün geliştirdiği en son ürün gamıdır. Tüm gövdeler EN-GJL 250 Gri dökme demirden üretilmiştir. Rijid MonoBlok gövdesi hassas ve sürdürülebilir yüksek performans sağlar. Üniversal gövde yapısı sayesinde her yüzeyden sorunsuzca monte edilebilir. Dişliler 8620 malzemeden, ısıl işlem görmüş ve hassas CNC profil taşlanmıştır.

Dişli kaliteleri ISO 1328 Satndardına göre 6 kalitedir. Dişlilerin yük taşıma kapasitelerinin artırılması amacı ile çeşitli profil düzeltme işlemleri uygulanmıştır. MHE Serilerinde motor redüktör bağlantıları standart IEC B5-B14 yapıdadır ve motor redüktör bağlantıları elastik kaplinler ile yapılmaktadır.

Paralel Milli Redüktörler piyasada yaygın olarak yatık tip redüktörler, ağır hizmet redüktörleri, sandık tipi redüktörler ve endüstriyel redüktörler olarak adlandırılmaktadır.

ÜRÜN BİLGİLERİ

Montaj Pozisyonu

• M3'den M8’e Kadar 6 Farklı Montaj Pozisyonu

• 6 Yüzeyden Bağlantı Seçeneği

Giriş Mili Seçenekleri

• Motorsuz Dolu Mil Girişli (Sağ giriş, sol giriş, çift giriş milli)

• Standart IEC B5-B14 Flanşlı

• Motorlu (IEC)

Çıkış Mil Seçenekleri

• Kovan Çıkış Mili

• Tek Çıkış Mili

• Çift Çıkış Mili

• Shrink Disk (Sıkma Bileziği)

Soğutma Sistemli

• Fan Soğutma

• Serpantin Soğutma Sistemi

• Eşanjör Soğutma Sistemi

• Radyatör Soğutma Sistemi

Diğer Aksesuarlar

• Yağ Isıtıcı

• Manyetik Tapa

• Yağ Seviye Göstergesi

• Labirent Keçe Sistemi

Gövde Büyüklüğü	063	080	100	125	140	160	180	200	225	280	320	360
Tahvil Oranı	2,47 – 23,6	2,57 – 23,3	2,60 – 23,9	2,47 – 23,4	3,08 - 133	2,57 - 132	3,07 - 130	2,50 - 125	3,06 - 127	2,53 - 125	2,55 - 123	3,12 – 122
Nominal Moment	300 Nm	670 Nm	1.300 Nm	2.600 Nm	3.400 Nm	5.500 Nm	7.250 Nm	11.500 Nm	16.000 Nm	35.000 Nm	48.000 Nm	70.000 Nm
Çıkış Mil Çapı	30 mm	38 mm	48 mm	60 mm	70 mm	80 mm	90 mm	100 mm	110 mm	140 mm	160 mm	180 mm
Ağırlık	18 kg	31 kg	62 kg	92 kg	117 kg	205 kg	222 kg	360 kg	390 kg	770 kg	1345 kg	1550 kg
